電動調節閥結構特點及工作原理
時間：2022-03-01 09:48:02 來源：多儀閥門 點擊：0次

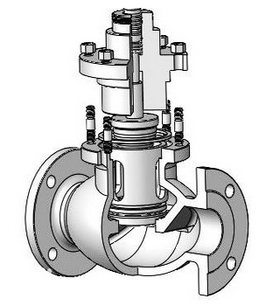

電動調節閥主要由電動執行器與調節閥閥體構成，通過接收工業自動化控制系統的信號，來驅動閥門改變閥芯和閥座之間的截面積大小控，制管道介質的流量、溫度、壓力等工藝參數，實現遠程自動控制。以等百分比特性為最優，具有調節穩定，調節性能好等特點。電動調節閥結構特點：
1、伺服放大器采用深度動態負反饋，可提高自動調節精度。 2、電動操作器有多種形式，可適用于4~20mA。DC或0~10mA.DC。 3、可調節范圍大，固有可調比為50，流量特性有直線和等百分比。 4、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。 5、閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。 |
 |

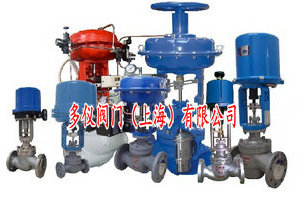

電動調節閥結構分類：
電動調節閥工作原理：
電動調節閥根據調節部位信號，自動控制閥門的開度，從而達到介質流量、壓力和液位的調節。以最常用的4-20mA電流信號來說，在控制系統給電動調節閥的信號為4mA的時候，調節閥處于全閉狀態，而給其20mA信號的時候，調節閥處于全開狀態。4-20mA中間不同的信號數值對應不同的調節閥開度，即控制系統在給其12mA信號的時候調節閥的開度為50%。根據自己的工況介質選擇適用的流量系數，就可以算出調節閥每個開度所對應的流量、壓力。從而達到調節閥對工況介質的調節要求。
